Wandschwenkkran (ZDSK), 50–1.000 kg, Ausladung 2–8 m
Ab 882,00 EUR
Zurück zum Katalog
Wandschwenkkrane
Wandmontierte Schwenkkrane, die keine Stellfläche beanspruchen, mit Tragfähigkeiten von 50–2000 kg und Auslegerlängen bis 8 m zur Bedienung einzelner Arbeitsplätze.
Aluminium-Wandschwenkkran (AZDS), 63–2.000 kg, 2–8 m
Ab 1.536,00 EUR

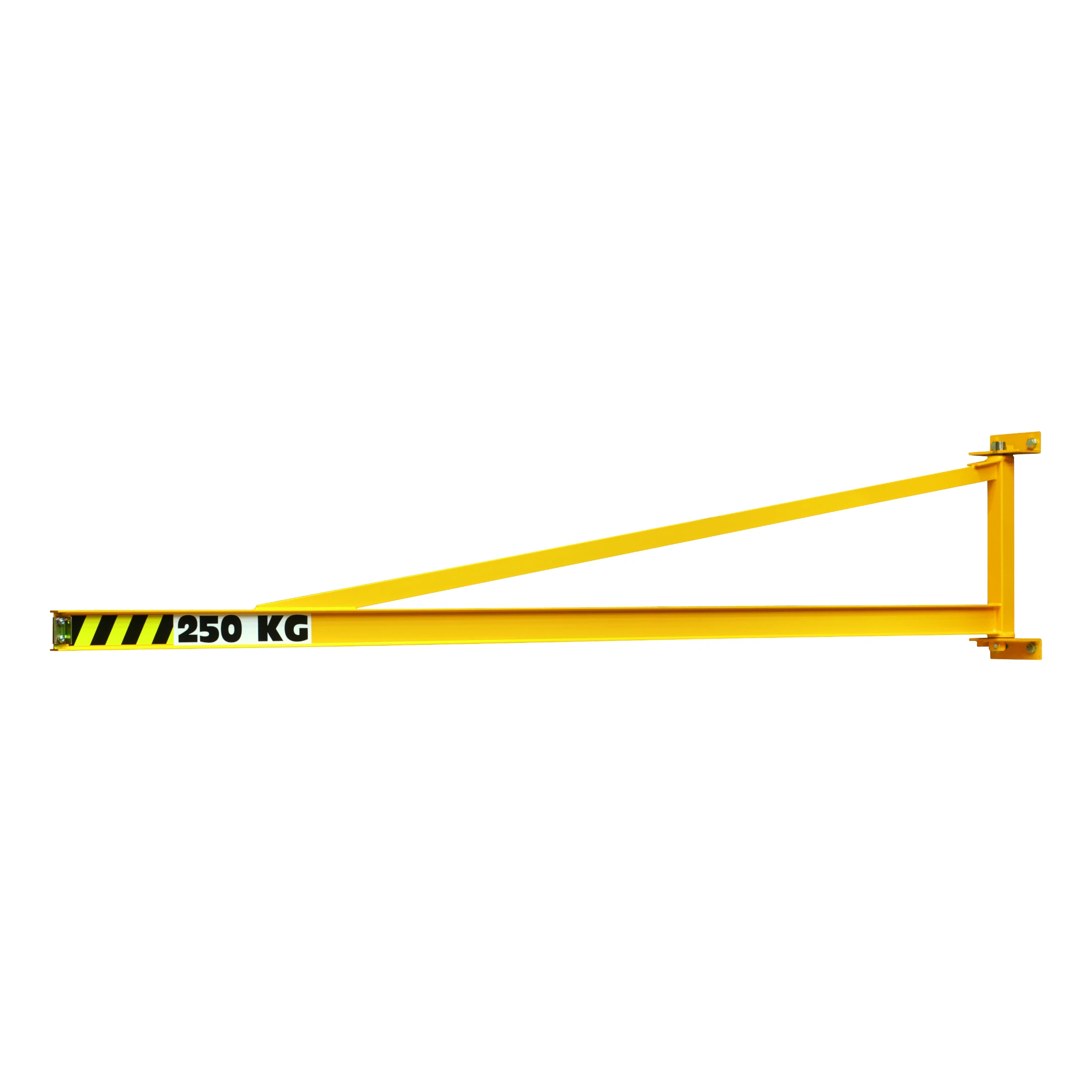

Wandschwenkkran (ZDS) 150–2.000 kg, 2–8 m
Ab 682,00 EUR
Gelenk-Wandschwenkkran (ZZD) 125–500 kg, 2–5 m
Ab 2.129,00 EUR
Leichter Wandschwenkkran (LZDS) 50–100 kg, 2–5 m
Ab 859,00 EUR
Schweißausleger für Wandmontage, fest (ZDAP-F), 50 kg, 3–6 m
Ab 1.629,00 EUR
So wählen Sie das passende Produkt aus
Wofür es eingesetzt wird
- An einer Wand oder Stütze verschraubter Schwenkkran zur Einsparung von Bodenfläche.
- Arbeitsplätze entlang einer Wand, Maschinenbeschickung.
Vor der Auswahl prüfen
- Festigkeit der Wand/Stütze zur Aufnahme des Biegemoments
- Ausladung und Schwenkbereich (üblicherweise 180°)
- Tragfähigkeit einschließlich Hebezeug
Nicht geeignet für
- Freistehende Positionen in der Halle — Säulenschwenkkran verwenden
Welche Angaben wir benötigen, bevor wir ein Modell empfehlen
Wandschwenkkran Projektprodukt — die endgültige Konfiguration wird vor der Bestellung von unserem Technikteam bestätigt.
- Lastgewicht einschließlich Hebezeug, Fahrwerk und Anbauteilen; schwerster Hub? Die Tragfähigkeit des Krans muss Hebezeug + Fahrwerk + Last abdecken. Nicht allein anhand der WLL auslegen.
- Spannweite, Montagehöhe, erforderliche Hakenhöhe, Schwenkwinkel (üblicherweise 180°)? Geometrie des Arbeitsbereichs.
- Wand oder Säule: Material, Geometrie, Bewehrung, vorhandene Installationen? Kann die Struktur das Biegemoment aufnehmen? Die Tragfähigkeit der Wand/Säule darf niemals vorausgesetzt werden.
- Erforderliche Hakenhöhe und Hallenhöhe / Hindernisse (Leuchten, Rohre, Türen, Sprinkler)? Hakenhöhe = lichte Höhe − Kran − Fahrwerk − Bauhöhe des Hebezeugs − Haken.
- Lastspiele pro Stunde, Betriebsstunden pro Tag; manuelles oder motorisiertes Schwenken/Verfahren? Schwere oder häufig bewegte Lasten sind von Hand schwer zu schwenken; die Beanspruchung bestimmt die Triebwerksgruppe des Hebezeugs.
Typische Fehler, die Sie vermeiden sollten
- Die Tragfähigkeit der Wand/Stütze darf nicht vorausgesetzt werden — eine statische Prüfung der Tragkonstruktion und der Reaktionskräfte ist erforderlich.
Folgende Angaben sollten Sie bereithalten: Fotos und Abmessungen der Wand/Stütze · Hallenzeichnung · Lastmasse/-abmessungen · Arbeitsbereich
Gelenk-Wandschwenkkran Projektprodukt — die endgültige Konfiguration wird vor der Bestellung von unserem Technikteam bestätigt.
- Lastgewicht einschließlich Hebezeug, Fahrwerk und Anbauteilen; schwerster Hub? Die Tragfähigkeit des Krans muss Hebezeug + Fahrwerk + Last abdecken. Nicht allein nach der WLL dimensionieren.
- Gesamtausladung, Segmentlängen, Arbeitsbereich, Montagehöhe, Bewegungsweg um Hindernisse?
- Statische Daten der Wand/Stütze? Biegemoment an der Wand.
- Erforderliche Hakenhöhe und Hallenhöhe / Hindernisse (Leuchten, Rohrleitungen, Türen, Sprinkler)? Hakenhöhe = lichte Höhe − Kran − Fahrwerk − Bauhöhe des Hebezeugs − Haken.
- Lastspiele pro Stunde, Betriebsstunden pro Tag; manuelles oder motorisiertes Schwenken/Verfahren? Schwere oder häufig bewegte Lasten sind von Hand schwer zu schwenken; die Beanspruchung bestimmt die Triebwerksgruppe des Hebezeugs.
Typische Fehler, die Sie vermeiden sollten
- Neben der Wandstatik sind Kollisionen der Gelenke sowie Bereiche zu prüfen, in denen die Last eine Maschine oder die Wand treffen kann.
Folgende Angaben sollten Sie bereithalten: Grundriss und Seitenansicht · Fotos der Tragkonstruktion · Höhen der Hindernisse · Masse/Schwerpunkt
Schlauchpaket-/Kabelhalter-Ausleger (Wand oder Säule) Standardauswahl — die oben genannten Parameter reichen aus, um das passende Modell auszuwählen.
- Masse der Trommel / Ausrüstung; erforderliche Ausladung; Säulen- oder Wandausführung; Montagehöhe; Arbeitsbereich? Für eine Trommel/einen Schlauch ausgelegt, nicht für eine Hublast.
Typische Fehler, die Sie vermeiden sollten
- Nicht als Kran zum Heben von Lasten verwenden; den angegebenen Verwendungszweck und die zulässigen Kräfte prüfen.
Folgende Angaben sollten Sie bereithalten: Masse/Abmessungen der Trommel · Foto des Einsatzorts · Erforderliche Reichweite · Führung
So wählen Sie einen Wandschwenkkran aus
Ein wandmontierter Schwenkkran bedient einen Arbeitsplatz, ohne Stellfläche zu beanspruchen: Die Konsole wird an einer tragfähigen Wand oder einer Gebäudestütze verschraubt, und der Ausleger schwenkt um etwa 180° über den Arbeitsbereich. Entscheidend für die Auswahl sind die Tragfähigkeit, die Auslegerlänge und die Belastbarkeit Ihrer Wandkonstruktion. Das Standardsortiment umfasst Tragfähigkeiten von 50 bis 2000 kg und Auslegerlängen von 2–8 m: den ZDS als Standardmodell, den ZDSK einschließlich Fahrwerk und den NZD mit niedriger Bauhöhe, der Tragfähigkeiten bis 4000 kg erreicht und sich für Hallen mit eingeschränkter Bauhöhe eignet.
Beim Aluminium-Modell AZDS bleibt der Ausleger leicht, sodass er sich bei Tragfähigkeiten bis 2000 kg einfach von Hand schwenken lässt. Um Hindernisse herum ermöglichen Gelenkmodelle — der ZZD und der selbsttragende SZZD — das Positionieren des Hakens hinter Maschinen und durch Öffnungen. Für Arbeitsplätze mit leichten Lasten ist der LZDS (50–100 kg) vorgesehen, während die ZDAP-Ausführungen mit Rollenhalter für die Handhabung von Kabeln oder Schläuchen geeignet sind.
Wie jeder Schwenkkran wird auch ein Wandschwenkkran mit einem Hebezeug ausgestattet — in der Regel mit einem Elektrokettenzug an einem Rollfahrwerk oder motorisierten Fahrwerk oder mit einem Handkettenzug für gelegentliche Hebevorgänge. Wenn am Arbeitsplatz keine geeignete Wand oder Stütze verfügbar ist, bietet sich alternativ ein bodenmontierter Säulenschwenkkran an. Kontaktieren Sie uns und übermitteln Sie uns Angaben zur Last und Ausladung sowie ein Foto oder eine Skizze des Befestigungspunkts. Wir prüfen die Wandlasten und legen den kompletten Arbeitsplatz für Sie aus.
Häufig gestellte Fragen
Welche Tragfähigkeiten und Ausladungen decken Wandschwenkkrane ab?
Das Standardsortiment umfasst Tragfähigkeiten von 50 bis 2000 kg und Auslegerlängen von 2 bis 8 m. Die NZD-Serie mit niedriger Bauhöhe erweitert die Tragfähigkeit auf 4000 kg. Wählen Sie die Tragfähigkeit anhand der schwersten zu handhabenden Last und die Auslegerlänge anhand des am weitesten entfernten Punkts entlang der Wand, den der Haken erreichen muss.
Welchen Belastungen muss die Montagewand oder -säule standhalten?
Die Konsole leitet erhebliche Kräfte in die Tragstruktur ein (eine Auszugskraft an der oberen Befestigung und eine Druckkraft an der unteren Befestigung), die mit zunehmender Tragfähigkeit und Auslegerlänge steigen. Die Werte für jedes Modell und jede Konfiguration sind in der jeweiligen Dokumentation angegeben. Vor der Installation ist eine statische Prüfung der Wand oder Säule erforderlich. Senden Sie uns ein Foto oder eine Zeichnung des Montagepunkts, damit wir diesen gemeinsam mit Ihnen prüfen können.
Wandschwenkkran oder Säulenschwenkkran – welcher ist der richtige?
Wenn am Arbeitsplatz eine tragfähige Wand oder Gebäudesäule vorhanden ist, ist ein Wandschwenkkran in der Regel die kostengünstigere Option und hält die Bodenfläche vollständig frei. Wenn keine geeignete Tragstruktur vorhanden ist oder der Kran um mehr als ca. 180° schwenken muss, wählen Sie einen bodenmontierten Säulenschwenkkran.
Welches Hebezeug sollte ich an einem Wandschwenkkran montieren?
Üblicherweise wird ein auf die Nenntragfähigkeit des Krans abgestimmter Elektrokettenzug mit einem Rollfahrwerk oder motorisierten Fahrwerk verwendet. Für nur gelegentlich genutzte Arbeitsplätze kann ein Handkettenzug eingesetzt werden. Kran, Hebezeug und Fahrwerk können gemeinsam konfiguriert und als eine montagefertige Arbeitsplatzlösung geliefert werden.
Wie schnell kann ein Wandschwenkkran geliefert werden?
Wandschwenkkrane werden in der von Ihnen gewählten Konfiguration (Tragfähigkeit, Ausladung, Hebezeug und Fahrwerk) auf Bestellung gefertigt. Fordern Sie auf der Produktseite ein Angebot an. Wir bestätigen Ihnen dann die aktuelle Produktions- und Lieferzeit, die Lieferkosten sowie die Installationsmöglichkeiten für Ihren Standort.
