GIS GP250 Elektrokettenzug für 100 bis 630 kg
Entwickelt und geprüft gemäß: EN 14492-2
3D-Vorschau Zum Drehen ziehen · zum Zoomen scrollen
Zurück zum Katalog

GIS GP Elektrokettenzug 100–6300 kg

SKU-Stamm: GIS-GP | Markt: DE | Spracheinstellung: de
Preis Konfigurieren Sie unten Ihr Hebezeug — Preis, Gewicht und Versandkosten werden bei Ihrer Auswahl in Echtzeit aktualisiert.

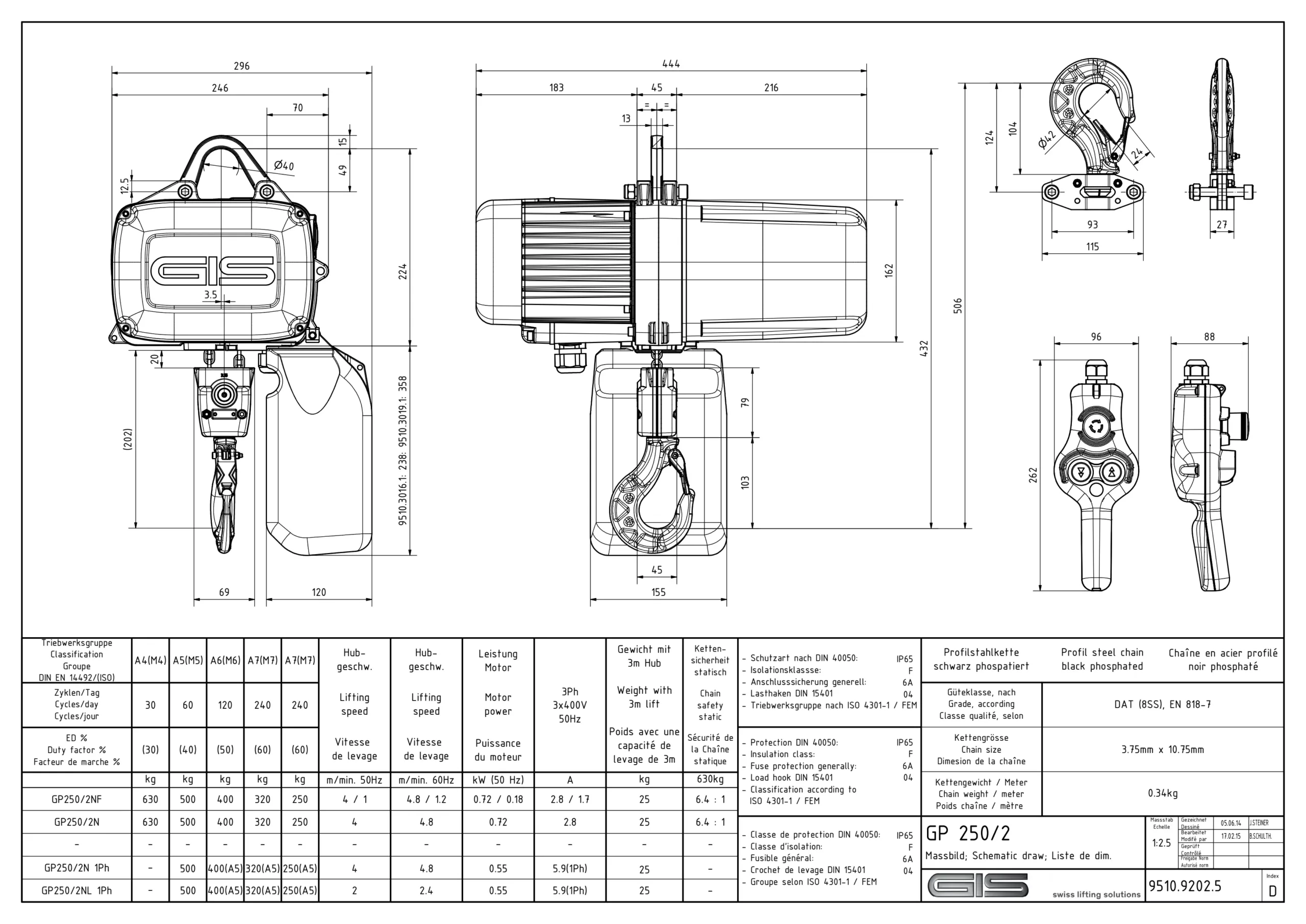

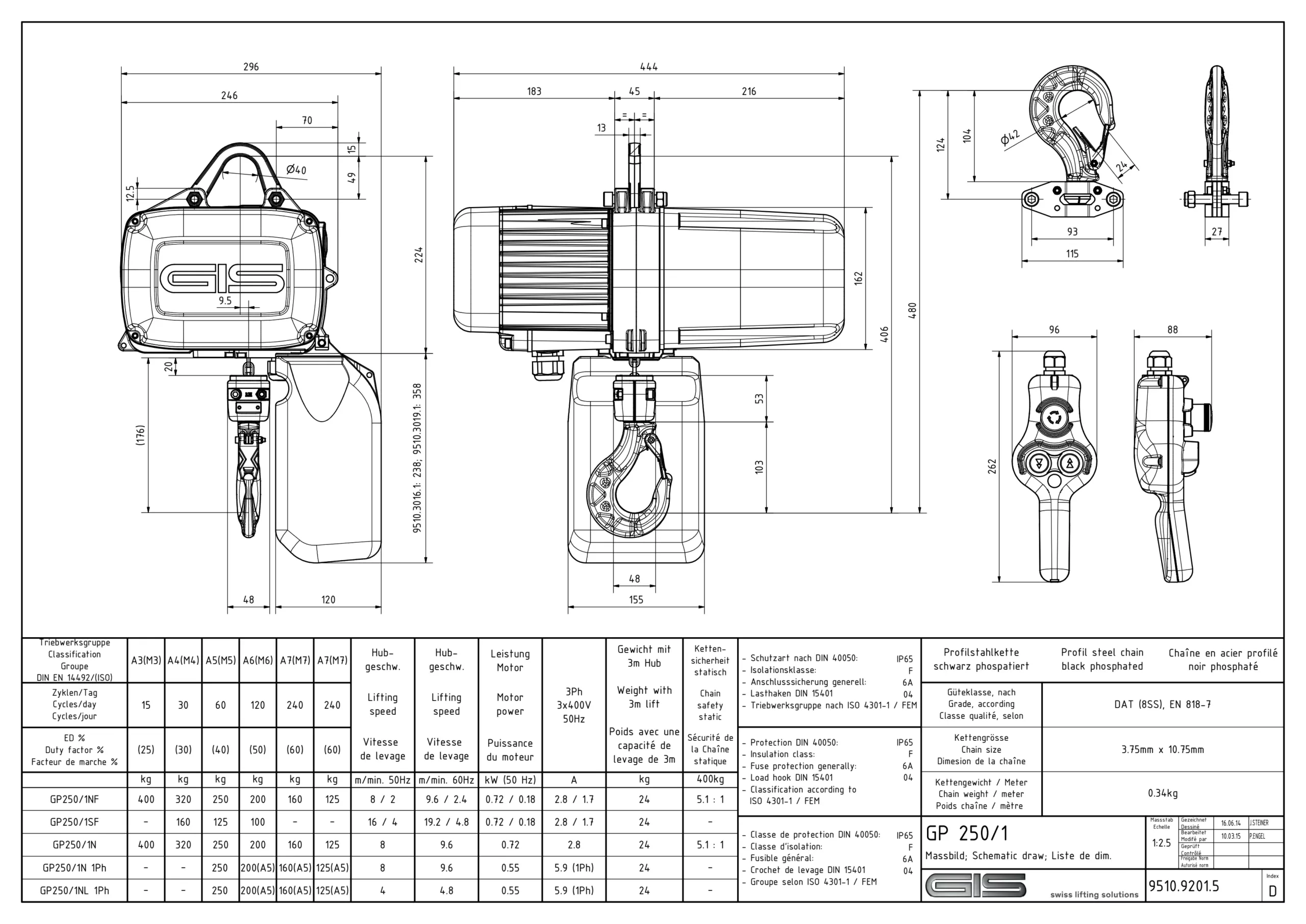

Technische Dokumentation Broschüre Flyer Fragebogen Bedienungsanleitung CE-Erklärung Kettenspeicher GP250/1 Zeichnung GP250/2 Zeichnung Ersatzteile
Kategorien: Elektrokettenzüge
Tags: Elektro-Hebezeuge, Werkstattkrane
Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.
MengeRabatt
1 Stück —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Konfigurieren Sie Ihr Hebezeug

Wählen Sie Tragfähigkeit, Spannweite und Optionen aus. Preis, Gewicht und Versandkosten werden in Echtzeit aktualisiert.

Schritt 0 — erforderlich

Wie werden Sie dieses Hebezeug einsetzen?

Wählen Sie die am besten passende Option. Jede Einsatzklasse hat ihren eigenen Tragfähigkeitsbereich: Je intensiver die Nutzung, desto geringer die Nennlast. Die Auswahl einer Klasse, die unter Ihrer tatsächlichen Nutzung liegt, führt zum Erlöschen der Herstellergarantie und birgt das Risiko eines Motorausfalls. Wählen Sie im Zweifelsfall die höchste zu erwartende Klasse — und damit das Hebezeug, das Sie tatsächlich benötigen.

1 Tragfähigkeit — kg
2 Hubhöhe — m
3 Stromversorgung

3-phasig 400 ​V ist der Werkstattstandard. Verwenden Sie 1-phasig 230 V für Standorte ohne 3-Phasen-Stromversorgung. Die Geschwindigkeitsprofile NF und SF sind nur mit 3-Phasen-Stromversorgung erhältlich.

4 Hubgeschwindigkeit

Einstufig (N) bezeichnet das Standard-Hebezeug mit 8 m/min. Langsam (NL) halbiert die Geschwindigkeit für eine präzisere Positionierung. NF bietet eine zweistufige Steuerung. SF verdoppelt die Geschwindigkeit, reduziert jedoch die Tragfähigkeit um die Hälfte.

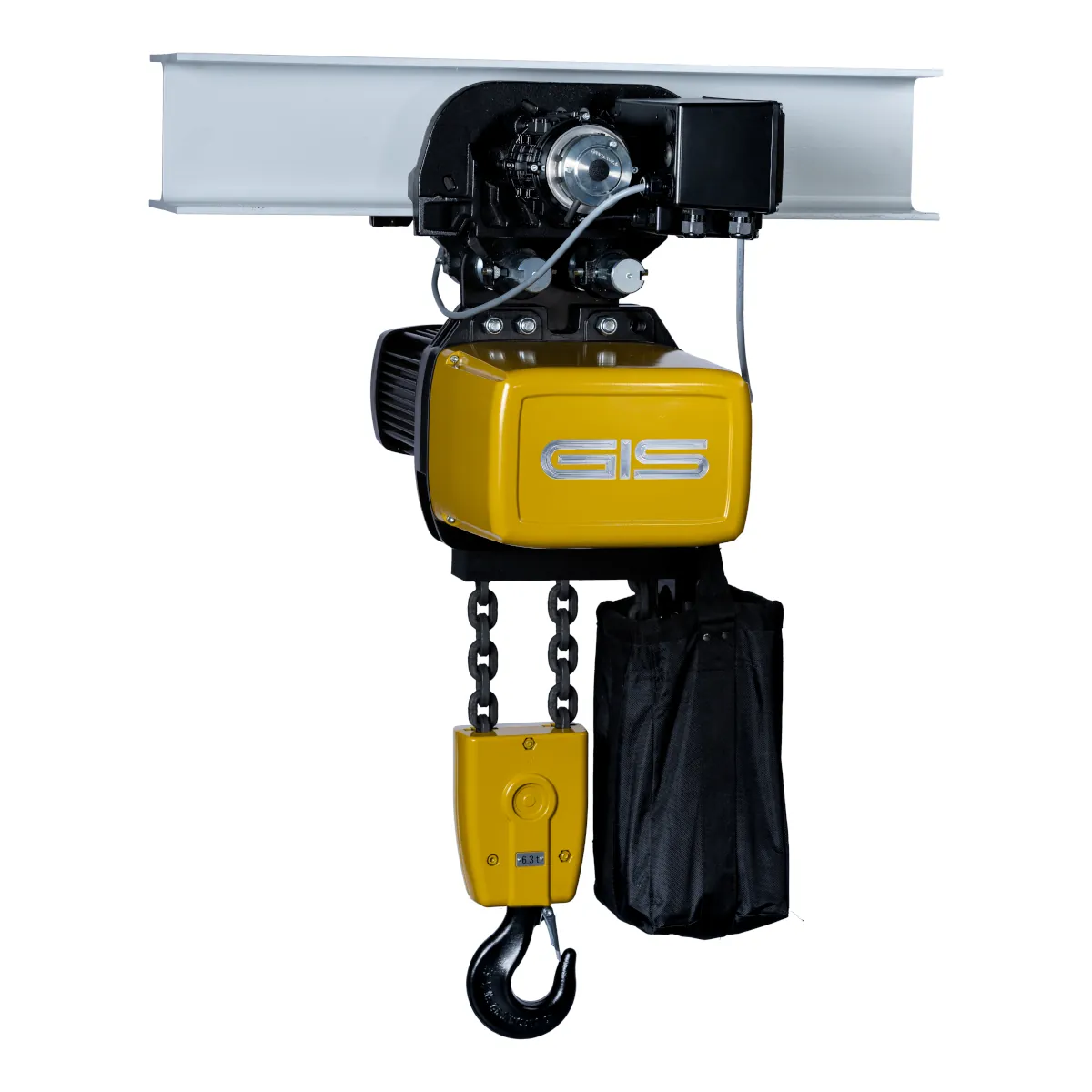

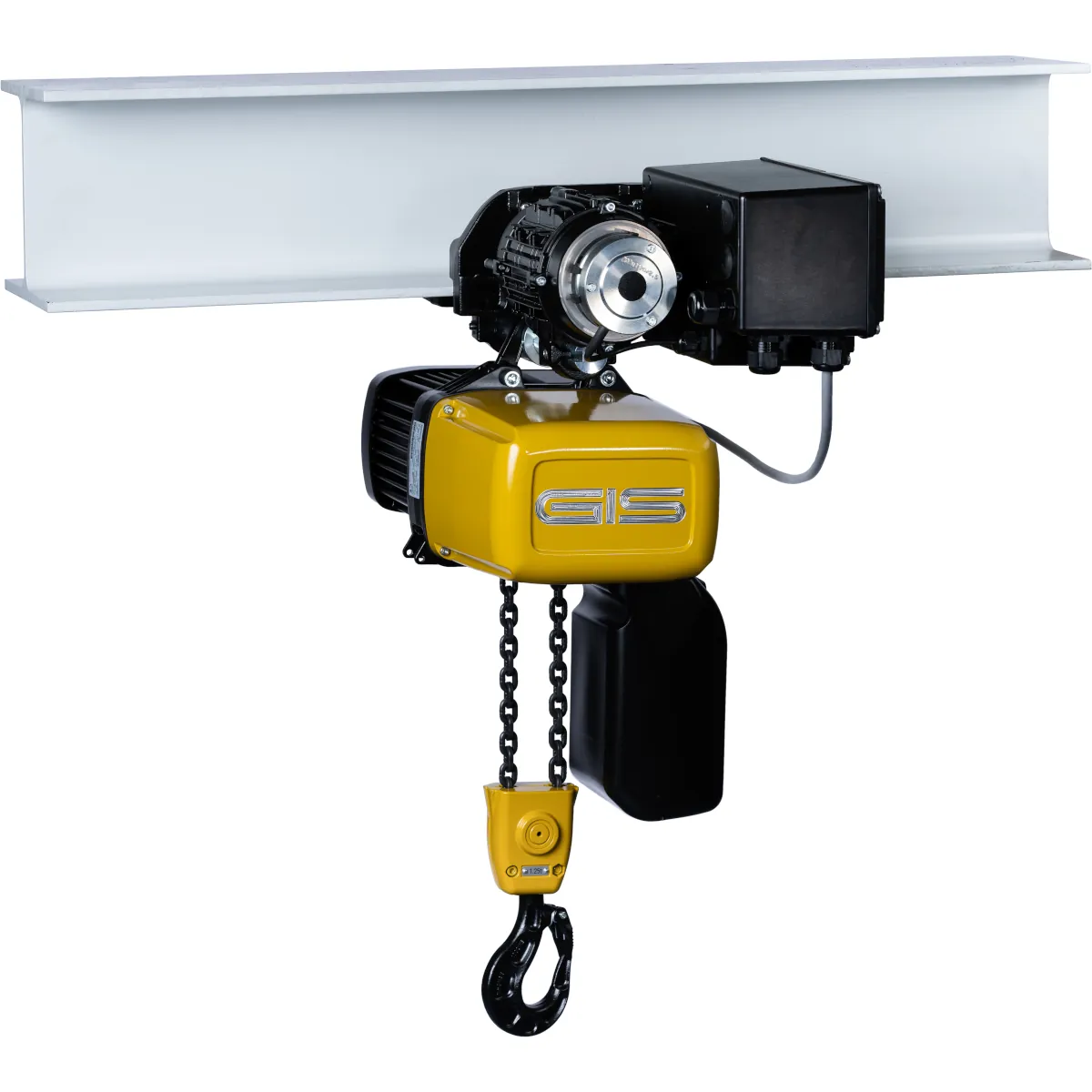

5 Aufhängungsfahrwerk (GHF / GMF)

Optionales GIS-Hängefahrwerk zum Verfahren des Hebezeugs entlang eines I-Trägers. GHF ist manuell (handgeschoben); GMF ist motorisiert. Wenn ein Fahrwerk hinzugefügt wird, muss das Hebezeug mittels Ringschraube aufgehängt werden (technische Vorschrift von GIS), sodass die Option Hakenaufhängung nicht mehr verfügbar ist. Die Preise für das motorisierte GMF beinhalten das vorgeschriebene GMF-GP-Verbindungskabel (CHF 21).

6 Flanschbreite (Trägerbreite)

Breite des Flansches des I-Trägers / der Einschienenbahn, auf dem das Fahrwerk läuft. Standardbereiche werden ab Werk ohne Aufpreis geliefert; bei breiteren Trägern kann eine Gebühr für eine Stützbolzen- oder Gegengewichtsbefestigung anfallen. Messen Sie den Flansch (obere horizontale Kante) Ihres Trägers in Millimetern.

7 Aufhängung

Die Aufhängung mit Ringschraube ist die standardmäßige feste Befestigung. Mit der Hakenaufhängung können Sie das Hebezeug ohne Neuverkabelung zwischen Fahrwerken wechseln.

8 Kettenspeicher / Kettenbehälter

Der Kettenbehälter nimmt die lose Kette beim Aufwärtshub auf. Wählen Sie das Material — wir montieren automatisch die kleinste GIS-Behältergröße, die Ihre konfigurierte Kettenlänge aufnehmen kann.

9 Getriebeendschalter

Bei 3-Phasen-Modellen ist ein Standard-Getriebeendschalter enthalten. Zwei Not-Aus-Schalter ergänzen eine zweite redundante Abschaltung. Externe Endanschläge sind für hohe Installationen erforderlich und funktionieren nur mit einem Textil-Kettenspeicher.

10 Spannung / Zertifizierung

Standard-EU-Spannungen sind enthalten. Die Sonderspannung umfasst nicht standardmäßige Motorwicklungen. Die Ausführung CSA/CUS ergänzt nordamerikanische Zertifizierungen (nur 60 Hz).

11 Steuerschalter / Hängetaster

Premium-Schaltervarianten werden zusätzlich zum Standard-Hängetaster berechnet; die tatsächliche Länge des Steuerkabels wird im nächsten Schritt ausgewählt. Wenn ein motorisiertes GMF-Fahrwerk ausgewählt wird, wird der Hängetaster automatisch als Ausführung mit 4 Tasten + ES ausgeführt (technische Vorschrift von GIS).

12 Länge des Steuerkabels

Das standardmäßig auf die Hubhöhe abgestimmte Kabel entspricht der GIS-Kataloglänge (2 Tasten: Hubhöhe − 1,2 m; 4 Tasten: Hubhöhe − 1 m). Verschieben Sie den Regler oder geben Sie einen beliebigen Wert zwischen 2 und 60 m ein, wenn Sie eine andere Länge benötigen (z. B. bei Installationen über mehrere Ebenen). Die Preise der Katalogstufen gelten, wenn Ihre Länge dem Standard für eine Hubhöhe von 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m entspricht; andernfalls berechnen wir das Grundset + Preis pro Meter.

13 Sicherheitshaken

Ersetzt den Standard-Lasthaken durch einen Sicherheitshaken (Verriegelung plus höherer Sicherheitsfaktor). Auf manchen Baustellen sowie an Einsatzorten der Veranstaltungsbranche vorgeschrieben.

14 Zweite Bremse

Fügt eine redundante Bremse für zusätzliche Sicherheit bei Hebeanwendungen hinzu (Veranstaltungsbranche, Personenbeförderung).

15 Thermischer Schutz

Thermischer Motorschutz. Klixon ist ein Bimetallschalter, der den Steuerstromkreis bei der Abschalttemperatur physisch öffnet; PTC ist ein Thermistor, der über ein Relais ein Signal ausgibt (Variante ohne Abschaltung) oder den Motor abschaltet (Variante mit Abschaltung). Dies sind alternative Schaltungen — wählen Sie eine aus.

16 Betriebsdatenzähler

Erfasst Betriebsstunden / Zyklen für die vorausschauende Wartung. Erfordert eine Steuerspannung von 42 V (standardmäßige 3-Phasen-Modelle).

17 Abschaltung bei Schlaffkette

Stoppt das Hebezeug, wenn die Kette erschlafft (Versagen der Lastabstützung). Für einige Anwendungen zum Heben von Personen / im Theaterbereich erforderlich.

18 Sicherheits-Funkfernsteuerung

Kabelloser 2-Tasten-Hängetaster mit Not-Halt. 42 V ist der Standard für 3-Phasen-Hebezeuge, 24 V für spezielle Niederspannungssteuerungen. Mit dem Wahlschalter können Sie mehrere Hebezeuge über einen Hängetaster bedienen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

GIS GP Elektrokettenzug 100–6300 kg

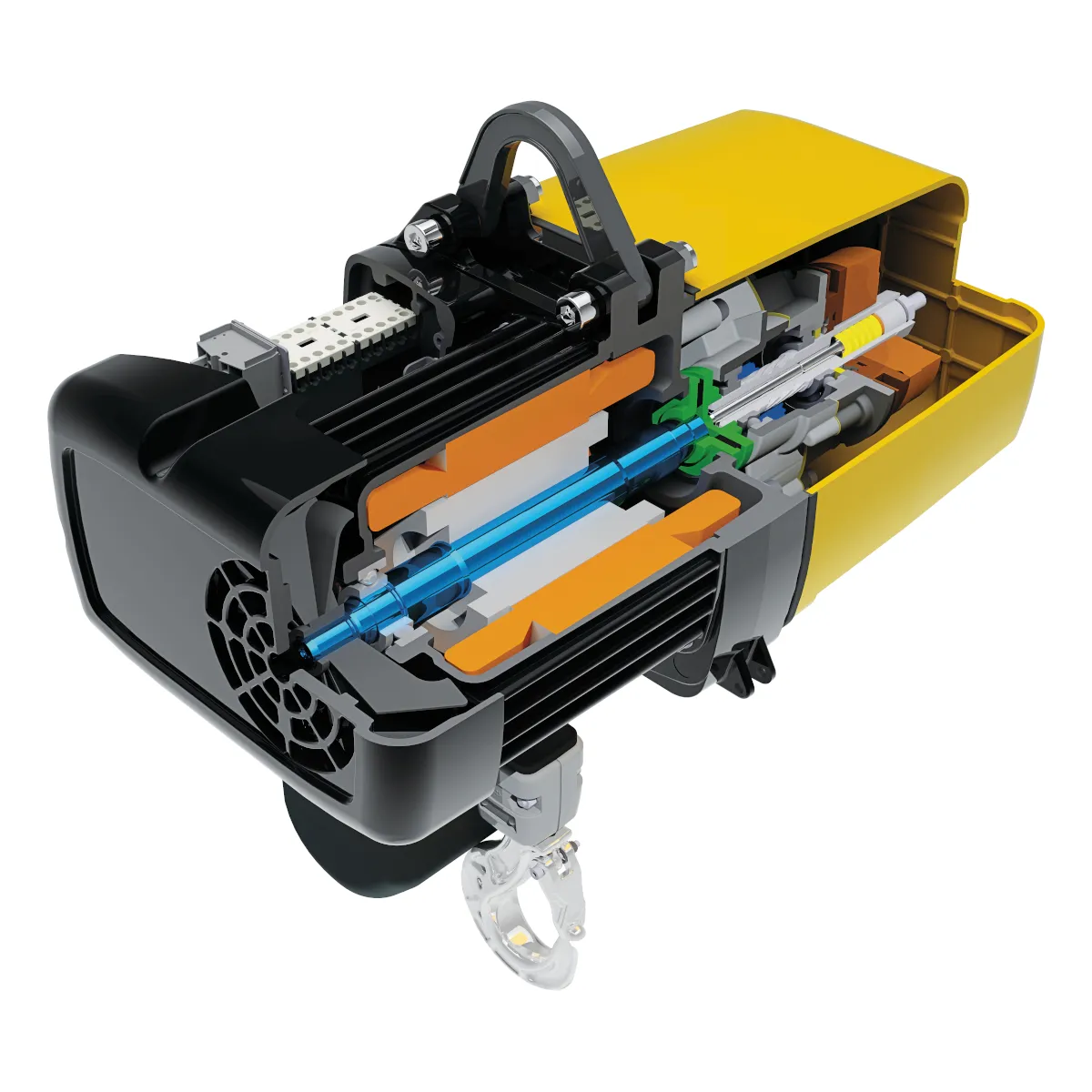

Die Elektrokettenzüge der GP-Serie zeichnen sich durch eine einfache Konstruktion ohne empfindliche Elektronik aus. Dadurch wird das Risiko von Produktionsausfällen reduziert. Sie sind für den intensiven Einsatz ausgelegt, arbeiten sehr leise und bieten eine außergewöhnlich lange Lebensdauer. Der ergonomische Steuertaster mit 42-V-Niederspannung ermöglicht komfortables und sicheres Arbeiten. Die Wartung ist einfach, schnell und ohne Spezialwerkzeug durchführbar.

GIS Elektrokettenzüge werden seit mehr als 60 Jahren in der Schweiz entwickelt und gefertigt. Die Standard-Elektrokettenzüge von GIS sind eine optimale Lösung für zahlreiche industrielle Hebeanwendungen. Abhängig von der Komplexität der Aufgabe und den Bedingungen am Einsatzort sind spezielle GIS Ausführungen erhältlich. Ein umfangreiches Sortiment an Zubehör und Optionen steht zur Verfügung. GIS Elektrokettenzüge und Fahrwerke erfüllen die Anforderungen der EG-Maschinenrichtlinie sowie der einschlägigen ISO- und EN-Normen.



Vorteile

  • für den industriellen Einsatz unter extremen Bedingungen ausgelegt
  • 3 Jahre Garantie auf alle GP Elektrokettenzüge
  • die Garantie gilt nur bei Einhaltung der in der Betriebsanleitung angegebenen Betriebsbedingungen sowie Prüf- und Wartungsintervalle
  • Drehstrommotor, 400 V, 50 Hz
  • Schutzart IP65 serienmäßig bei allen GP Kettenzügen
  • Isolationsklasse F
  • Einsatzbereich von −15 °C bis +50 °C
  • Kettensicherheitsfaktor mindestens 8-fach gemäß DIN EN 14492 A5 und ISO M5
  • Profilstahlkette aus manganphosphatiertem Stahl mit verlängerter Lebensdauer und verbesserten Trockenlaufeigenschaften
  • eigenständiges Getriebe mit Dauerschmierung
  • erhöhte Sicherheit und Positioniergenauigkeit durch moderne Frequenzumrichtertechnik und 42-V-Steuerung
  • FEM-Klassifizierungen: A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED)
  • hohe FEM-Klassifizierung A6/M6 bei Tragfähigkeiten bis 400 kg und zweistufiger Hubgeschwindigkeit
  • bis zu 60 % höhere Hubleistung
  • leiser Betrieb durch dreistufigen Antrieb und Schrägverzahnung
  • Polygonverbindungen für schnelle Montage und Demontage
  • als Drehstrom- oder Wechselstromausführung erhältlich
  • Direktsteuerung, Sondersteuerung, Funkfernsteuerung oder Frequenzumrichter
  • Sonderausführungen wie synchronisierte Elektrokettenzüge, Kurzhubausführung, korrosionsbeständige Ausführung und ATEX-Ausführung
  • äußerst robuste und verschleißfeste, schwarz phosphatierte Lastkette
  • verlängerte Lebensdauer und reduzierte Betriebskosten



Eigenschaften

  • Tragfähigkeit von 100 bis 6300 kg
  • Standard-Hubhöhe 3 m und Steuerkabel 1,8 m; Kette und Kabel können kundenspezifisch verlängert werden
  • Frequenzumrichter für präzise Lastpositionierung, einfache Bedienung und minimalen Wartungsaufwand
  • Hubendschalter für die höchste und niedrigste Hakenposition
  • Gleichstrom-Federdruckbremse
  • Überlastschutz durch einstellbare Rutschkupplung außerhalb des Kraftflusses
  • robustes Gehäuse aus Aluminiumdruckguss für eine optimale Kühlung des Elektrokettenzugs
  • thermischer Motorschutz
  • Kettenspeicher aus Kunststoff, Gewebe oder Stahl
  • Steuerschalter mit zwei Tasten und STOP-Taste für den Not-Halt
  • obere Hakenaufhängung für eine einfache Montage und Demontage
  • geschmiedeter Unterhaken; der drehbare Haken verhindert ein Verdrehen der Lastkette
