GIS GPFU Elektrokettenzug mit integriertem Frequenzumrichter

Entwickelt und geprüft gemäß: EN 14492-2

3D-Vorschau Zum Drehen ziehen · zum Zoomen scrollen

Zurück zum Katalog

GIS GPFU Elektrokettenzug mit Frequenzumrichter 100–2500 kg

Name: GIS GPFU Elektrokettenzug mit Frequenzumrichter 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-Stamm: GIS-GPFU | Markt: DE | Spracheinstellung: de

Preis Konfigurieren Sie unten Ihr Hebezeug — Preis, Gewicht und Versandkosten werden bei Ihrer Auswahl in Echtzeit aktualisiert.

Broschüre Flyer Fragebogen Bedienungsanleitung CE-Erklärung GPFU Zeichnung Ersatzteile

Kategorien: Elektrokettenzüge

Tags: Elektro-Hebezeuge, Werkstattkrane

Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.

Menge	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Konfigurieren Sie Ihr Hebezeug

Wählen Sie Tragfähigkeit, Spannweite und Optionen aus. Preis, Gewicht und Versandkosten werden in Echtzeit aktualisiert.

Schritt 0 — erforderlich

Wie werden Sie dieses Hebezeug einsetzen?

Wählen Sie die am besten passende Option. Jede Einsatzklasse hat ihren eigenen Tragfähigkeitsbereich: Je intensiver die Nutzung, desto geringer die Nennlast. Die Auswahl einer Klasse, die unter Ihrer tatsächlichen Nutzung liegt, führt zum Erlöschen der Herstellergarantie und birgt das Risiko eines Motorausfalls. Wählen Sie im Zweifelsfall die höchste zu erwartende Klasse — und damit das Hebezeug, das Sie tatsächlich benötigen.

1 Tragfähigkeit — kg

2 Hubhöhe — m

3 Stromversorgung

GPFU Hebezeuge sind ausschließlich für 3-Phasen-Netze ausgelegt (der Frequenzumrichter benötigt eine 3-phasige Stromversorgung) — 3 × 400 V ist der Werkstattstandard. 1-phasige Ausführungen sind mit Frequenzumrichter nicht erhältlich.

4 Hubgeschwindigkeit

Der integrierte Frequenzumrichter (15–87 Hz) ermöglicht einen Sanftanlauf und eine stufenlose zweistufige Geschwindigkeitsregelung über die standardmäßige Hängetastersteuerung. N erreicht bei 1 Strang 9,6 m/min; NL halbiert die Geschwindigkeiten für eine präzisere Positionierung. 2-strängige Ausführungen verdoppeln die Tragfähigkeit und halbieren die Geschwindigkeit. Beschleunigungsrampen und Geschwindigkeiten sind werkseitig einstellbar.

5 Aufhängungsfahrwerk (GHF / GMF)

Optionales GIS-Hängefahrwerk zum Verfahren des Hebezeugs entlang eines I-Trägers. GHF ist manuell (handgeschoben); GMF ist motorisiert. Wenn ein Fahrwerk hinzugefügt wird, muss das Hebezeug mittels Ringschraube aufgehängt werden (technische Vorschrift von GIS), sodass die Option Hakenaufhängung nicht mehr verfügbar ist. Die Preise für das motorisierte GMF beinhalten das vorgeschriebene GMF-GP-Verbindungskabel (CHF 21).

6 Flanschbreite (Trägerbreite)

Breite des Flansches des I-Trägers / der Einschienenbahn, auf dem das Fahrwerk läuft. Standardbereiche werden ab Werk ohne Aufpreis geliefert; bei breiteren Trägern kann eine Gebühr für eine Stützbolzen- oder Gegengewichtsbefestigung anfallen. Messen Sie den Flansch (obere horizontale Kante) Ihres Trägers in Millimetern.

7 Aufhängung

Die Aufhängung mit Ringschraube ist die standardmäßige feste Befestigung. Mit der Hakenaufhängung können Sie das Hebezeug ohne Neuverkabelung zwischen Fahrwerken wechseln.

8 Kettenspeicher / Kettenbehälter

Der Kettenbehälter nimmt die lose Kette beim Aufwärtshub auf. Kunststoff ist am günstigsten, Textilbehälter nehmen mehr Kette auf, und MF-Ausführungen (Blechrahmen) reduzieren die Bauhöhe bei Installationen mit geringer Bauhöhe.

9 Getriebeendschalter

Bei 3-Phasen-Modellen ist ein Standard-Getriebeendschalter enthalten. Zwei Not-Aus-Schalter ergänzen eine zweite redundante Abschaltung. Externe Endanschläge sind für hohe Installationen erforderlich und funktionieren nur mit einem Textil-Kettenspeicher.

10 Spannung / Zertifizierung

Standard-EU-Spannungen sind enthalten. Die Sonderspannung umfasst nicht standardmäßige Motorwicklungen. Die Ausführung CSA/CUS ergänzt nordamerikanische Zertifizierungen (nur 60 Hz).

11 Steuerschalter / Hängetaster

Premium-Schaltervarianten werden zusätzlich zum Standard-Hängetaster berechnet; die tatsächliche Länge des Steuerkabels wird im nächsten Schritt ausgewählt. Wenn ein motorisiertes GMF-Fahrwerk ausgewählt wird, wird der Hängetaster automatisch als Ausführung mit 4 Tasten + ES ausgeführt (technische Vorschrift von GIS).

12 Länge des Steuerkabels

Das standardmäßig auf die Hubhöhe abgestimmte Kabel entspricht der GIS-Kataloglänge (2 Tasten: Hubhöhe − 1,2 m; 4 Tasten: Hubhöhe − 1 m). Verschieben Sie den Regler oder geben Sie einen beliebigen Wert zwischen 2 und 60 m ein, wenn Sie eine andere Länge benötigen (z. B. bei Installationen über mehrere Ebenen). Die Preise der Katalogstufen gelten, wenn Ihre Länge dem Standard für eine Hubhöhe von 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m entspricht; andernfalls berechnen wir das Grundset + Preis pro Meter.

13 Sicherheitshaken

Ersetzt den Standard-Lasthaken durch einen Sicherheitshaken (Verriegelung plus höherer Sicherheitsfaktor). Auf manchen Baustellen sowie an Einsatzorten der Veranstaltungsbranche vorgeschrieben.

14 Zweite Bremse

Fügt eine redundante Bremse für zusätzliche Sicherheit bei Hebeanwendungen hinzu (Veranstaltungsbranche, Personenbeförderung).

15 Thermischer Schutz

Thermischer Motorschutz. Klixon ist ein Bimetallschalter, der den Steuerstromkreis bei der Abschalttemperatur physisch öffnet; PTC ist ein Thermistor, der über ein Relais ein Signal ausgibt (Variante ohne Abschaltung) oder den Motor abschaltet (Variante mit Abschaltung). Dies sind alternative Schaltungen — wählen Sie eine aus.

16 Betriebsdatenzähler

Erfasst Betriebsstunden / Zyklen für die vorausschauende Wartung. Erfordert eine Steuerspannung von 42 V (standardmäßige 3-Phasen-Modelle).

17 Abschaltung bei Schlaffkette

Stoppt das Hebezeug, wenn die Kette erschlafft (Versagen der Lastabstützung). Für einige Anwendungen zum Heben von Personen / im Theaterbereich erforderlich.

18 Sicherheits-Funkfernsteuerung

Kabelloser 2-Tasten-Hängetaster mit Not-Halt. 42 V ist der Standard für 3-Phasen-Hebezeuge, 24 V für spezielle Niederspannungssteuerungen. Mit dem Wahlschalter können Sie mehrere Hebezeuge über einen Hängetaster bedienen.

Konfiguration —

Nettopreis —

Menge

Mengenpreise — sparen Sie bis zu 12 %

Menge	Rabatt

Kombinationsaktion: zusätzlich 3 % Rabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien umfasst (z. B. ein Hebezeug + einen Schwenkkran).

Preisaufschlüsselung

Nettosumme (zzgl. MwSt.)	—

Geschätztes Gewicht —
Lieferzeit —
Ausführung des Montagesatzes —
Gesamthöhe —

Versandkostenschätzung

Lieferland

—

Geben Sie oben Ihr Lieferland ein, um eine unverbindliche Schätzung der Frachtkosten anzuzeigen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

Der GIS GPFU ist die Ausführung des bewährten GIS GP Elektrokettenzugs mit Frequenzumrichter. Während ein Standard-Hebezeug zwischen zwei festen Geschwindigkeiten umschaltet, beschleunigt und verzögert der GPFU stufenlos. Damit eignet er sich ideal für hohe Schaltspielzahlen, präzises Positionieren und den schonenden Transport empfindlicher Lasten.

Wesentliche Merkmale

Integrierter Frequenzumrichter mit 2,2 kW bei GP 250/500 FU und 3,7 kW bei GP 1000 FU zur Ansteuerung eines vierpoligen Stators; beide Geschwindigkeitsbereiche werden elektronisch erzeugt (15–87 Hz)
Sanftanlauf und Sanftstopp schonen Last, Kette und Stahlkonstruktion; Lastpendeln wird minimiert
Hubgeschwindigkeiten bis 9,6 m/min (N FU, 1-strängig) – im oberen Bereich etwa 20 % schneller als der serienmäßige Elektrokettenzug mit zwei Geschwindigkeiten
Beschleunigungsrampen und beide Geschwindigkeitsbereiche sind werkseitig oder bei der Inbetriebnahme individuell einstellbar
Für hohe Schalthäufigkeiten und Mehrschichtbetrieb ausgelegt: Jede Kombination aus Tragfähigkeit und Kettenstrangzahl ist bis zur Triebwerksgruppe A7/M7 katalogisiert; eine extreme Auslegung für 200 Schaltspiele bei 60 % ED ist auf Anfrage erhältlich
Funkentstörfilter; erfüllt die EMV-Anforderungen gemäß EN 61000 für den Industriebereich, Klasse A
Zweistufige Steuerung über den serienmäßigen GIS Hängetaster oder eine Funkfernsteuerung; keine spezielle Bedienerschulung erforderlich
Schutzart IP65, Isolationsklasse F, Lasthaken nach DIN 15401
Manuelles Fahrwerk (GHF) oder Motorfahrwerk (GMF) erhältlich; ausschließlich für Drehstrom
GP 1600 FU und GP 2500 FU mit bis zu 6300 kg Tragfähigkeit sowie 5,5-kW-Frequenzumrichter mit Bremswiderstand auf Anfrage erhältlich
Entspricht der Maschinenrichtlinie 2006/42/EG

Technische Übersicht

Modell/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Produktfamilie: Elektrokettenzüge
Tragfähigkeit: 100–2500 kg
Hubhöhe: 3–60 m
Hubgeschwindigkeit: stufenlos bis 9,6 m/min (1-strängig) bzw. 4,8 m/min (2-strängig), 15–87 Hz
Triebwerksgruppe: M3–M7 (ISO 4301-1/FEM); die FU-Auslegung ist gegenüber dem Standard-GP um eine Klasse strenger eingestuft
Stromversorgung: 3 × 400 V / 3 × 230 V, 50 Hz, ausschließlich Drehstrom
Schutzart: IP65

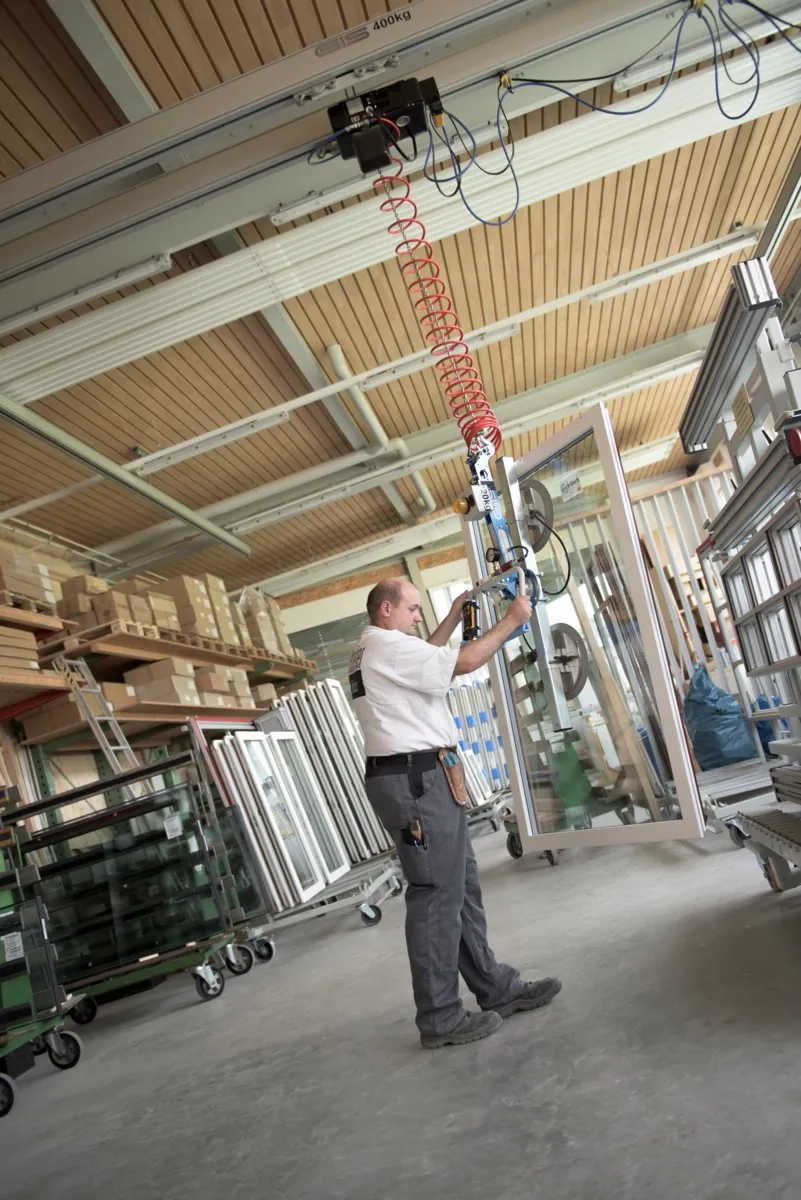

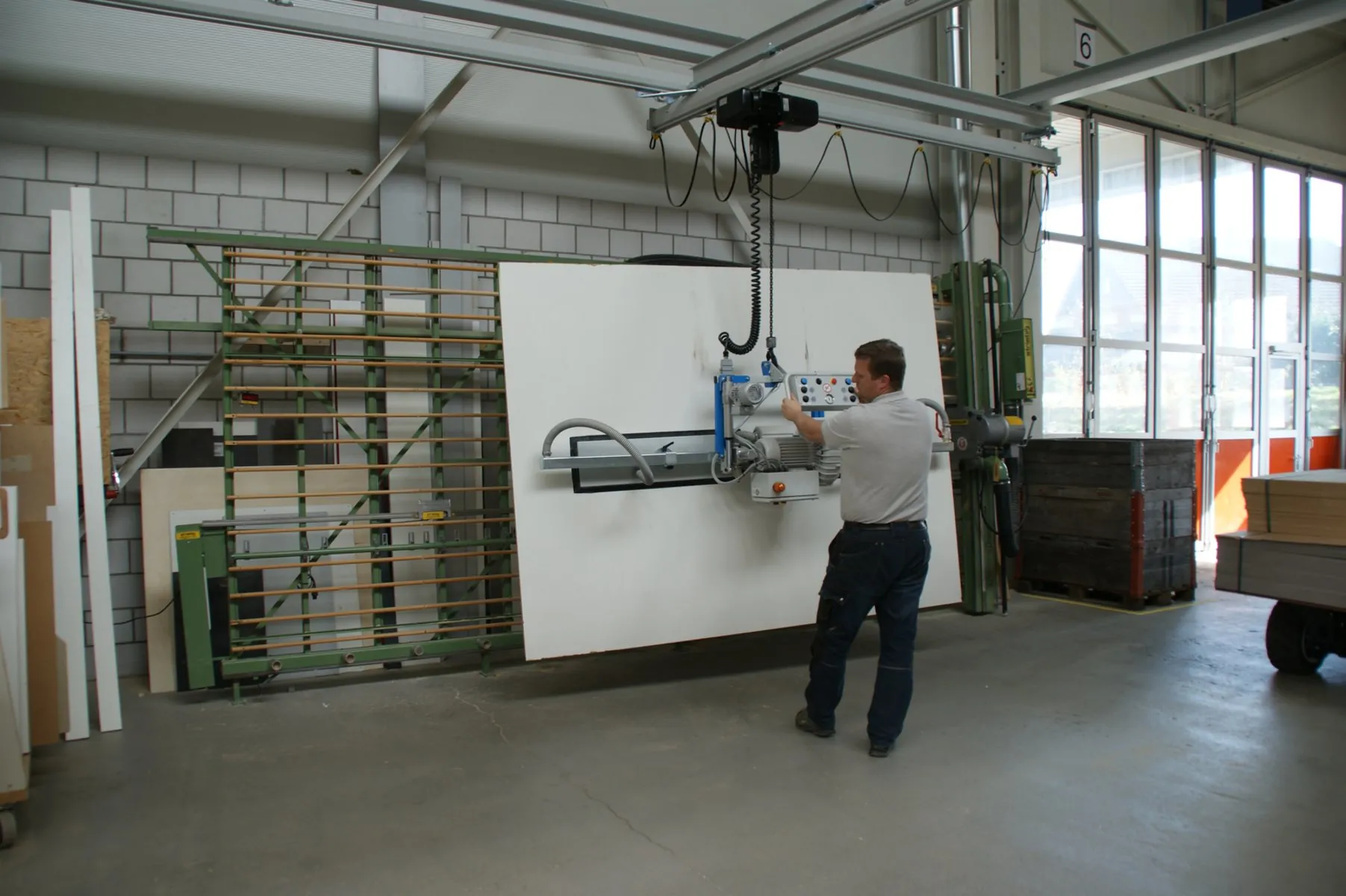

Typische Einsatzbereiche: Montagelinien, automatisierte Fertigung, präzises Handhaben von Werkzeugen und Formen, Glastransport, Handhabung empfindlicher Lasten und Mehrschichtlogistik

Konfigurieren Sie Tragfähigkeit, Hubhöhe, Triebwerksgruppe, Geschwindigkeitsprofil, Fahrwerk und Optionen online. Anschließend können Sie den Elektrokettenzug dem Warenkorb oder Ihrer Angebotsliste hinzufügen. Jede Konfiguration wird anhand der aktuellen GIS-Werkspreisliste kalkuliert.

Spezifikationen

Modell	Tragfähigkeit (Triebwerksgruppe)	Hubgeschwindigkeit (N FU)	Eigengewicht (3 m Hubhöhe)
GP 250 FU – 1-strängig	320 kg bei M3 / 200 kg bei M5	2,4–9,6 m/min	25 kg
GP 250 FU – 2-strängig	630 kg bei M3 / 400 kg bei M5	1,2–4,8 m/min	26 kg
GP 500 FU – 1-strängig	630 kg bei M3 / 400 kg bei M5	2,4–9,6 m/min	29 kg
GP 500 FU – 2-strängig	1250 kg bei M3 / 800 kg bei M5	1,2–4,8 m/min	30 kg
GP 1000 FU – 1-strängig	1250 kg bei M3 / 800 kg bei M5	2,4–9,6 m/min	66 kg
GP 1000 FU – 2-strängig	2500 kg bei M3 / 1600 kg bei M5	1,2–4,8 m/min	70 kg

NL-FU-Profile reduzieren die Geschwindigkeiten für eine feinere Positionierung auf 1,2–6,9 bzw. 0,6–3,5 m/min. Die FU-Auslegung ist gegenüber dem Standard-GP um eine Triebwerksgruppe strenger eingestuft; dafür ist jede Kombination bis A7/M7 katalogisiert. Frequenzumrichter: 2,2 kW (GP 250/500 FU) bzw. 3,7 kW (GP 1000 FU), 15–87 Hz, Funkentstörfilter gemäß EN 61000, Klasse A. GP 1600/2500 FU bis 6300 kg auf Anfrage. Werte gemäß Datenblättern 9510.9203.5, 9511.9208.5 und 9515.9209.5.

Attribute

Tragfähigkeit	100–2500 kg
Hubhöhe	3–60 m
Hubgeschwindigkeit	bis zu 9.6 m/min (stufenlos, 15–87 Hz)
Triebwerksgruppe (ISO/FEM)	M3–M7 (A3–A7)
Schutzart	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
