Delacco Haspelfahrwerk MGW-TROLLEY für Breitflanschträger, 1.000–5.000 kg

Entwickelt und geprüft gemäß: EN 13157

Zurück zum Katalog

Haspelfahrwerk für Breitflanschträger (MGW-TROLLEY) 1.000–5.000 kg

Name: Haspelfahrwerk für Breitflanschträger (MGW-TROLLEY) 1.000–5.000 kg
Brand: Delacco
SKU: MGW-TROLLEY
Availability: InStock

SKU-Stamm: MGW-TROLLEY | Markt: DE | Spracheinstellung: de

Preis Ab 150,00 EUR

Broschüre (PDF)

Konfiguration auswählen

Wählen Sie die Attributwerte aus, um die genaue Variante, SKU und den Preis zu ermitteln.

1Tragfähigkeit

2Handkettenlänge

Wählen Sie alle Attribute aus, um eine Variante festzulegen.

Art.-Nr.: Nicht ausgewählt

Verfügbar — Versand innerhalb von 1–2 Werktagen

Versandkostenschätzung

Menge

Dieses Produkt —

Wählen Sie Ihr Lieferland aus, um sofort eine Frachtkostenschätzung zu erhalten.

Kategorien: Handkettenzüge mit Fahrwerk

Tags: Handkettenzüge, Hebezeugfahrwerke

Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.

Menge	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

Haspelfahrwerk mit manuellem Kettenantrieb in Breitflanschausführung. Der verfahrbare Aufhängepunkt wird durch Ziehen an der Handkette über ein Getriebe präzise und kontrolliert entlang des Trägers positioniert. Für breite I-Träger, Tragfähigkeit (WLL) 1.000–5.000 kg und Flanschbreiten von 160–305 mm. Standard-Handkette 2,5 m, auf Anfrage verlängerbar.

Wesentliche Merkmale

Verfahren mittels Handkette und Getriebe für die präzise, kontrollierte Positionierung schwerer Lasten
Standard-Handkette 2,5 m; auf Anfrage verlängerbar
Aufhängepunkt für Hebezeuge an zahlreichen I-Trägerprofilen (INP, IPE, IPB)
Einstellmechanismus für die Radspur zur mittigen Ausrichtung des Hebezeugs auf dem Flansch
Räder mit Lagern für ausgezeichnete Laufeigenschaften; geeignet für Fahrbahnneigungen bis 20 %
Tragfähigkeit (WLL): 1.000–5.000 kg
Entspricht der Maschinenrichtlinie 2006/42/EG; gefertigt nach der harmonisierten Norm EN 13155
Kennzeichnung mit Herstellerzeichen, CE-Zeichen, Tragfähigkeit, Fabriknummer und Baujahr

Technischer Überblick

Modell / SKU: MGW-TROLLEY
Produktfamilie: Manuelle Fahrwerke für Hebezeuge
Tragfähigkeit: 1.000 kg, 2.000 kg, 3.000 kg, 5.000 kg
Flanschbreite: 160–305 mm
Handkettenlänge: standardmäßig 2,5 m, bis 10 m (auf Anfrage verlängerbar)

Fügen Sie das Produkt Ihrer Angebotsliste hinzu, um Lieferbedingungen und kundenspezifische Konfigurationen anzufragen.

Technische Daten

Code	WLL [kg]	Flanschbreite M [mm]	A [mm]	B [mm]	C [mm]	D [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Masse [kg]
MGW-TROLLEY-1000	1.000	160–305	388	238	183	30	3	36	95	43	13
MGW-TROLLEY-2000	2.000	160–305	400	277	208	35	3	48	106	38	19
MGW-TROLLEY-3000	3.000	160–305	415	324	249	46	3	58	121	40	29
MGW-TROLLEY-5000	5.000	160–305	432	373	297	50	3	65	136	42	46

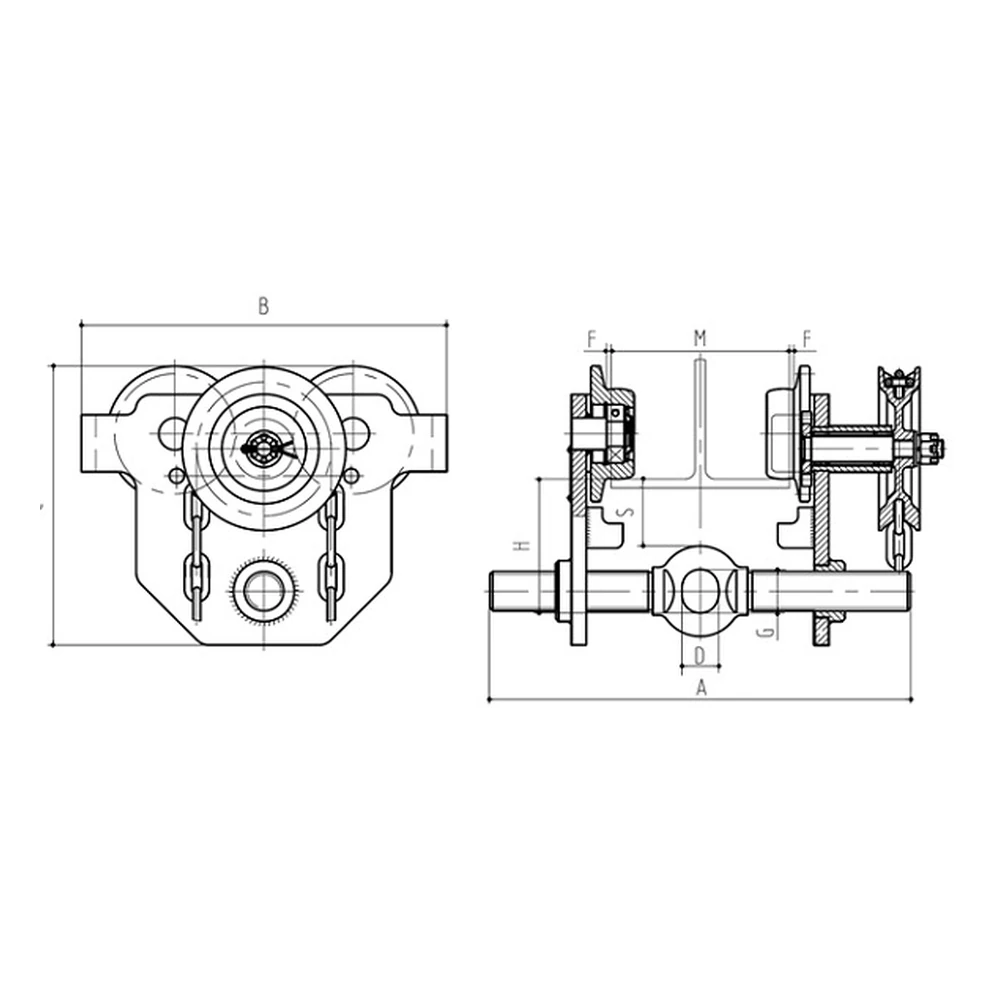

Standard-Handkette 2,5 m (auf Anfrage verlängerbar). Die Masse gilt für die standardmäßige Kettenlänge von 2,5 m. Abmessungen A, B, C, D, F, G, H und S gemäß Maßzeichnung; M bezeichnet die empfohlene Trägerflanschbreite.

Attribute

Tragfähigkeit	1000 kg, 2000 kg, 3000 kg, 5000 kg
Handkettenlänge	2.5 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Brand	DELACCO
Compliance	{"harmonized_standard": "EN 13155", "machinery_directive": "2006/42/EC"}
Flange Kind	Wide flange
Standard Chain M	2.5

Code	WLL [kg]	Flange width M [mm]	A [mm]	B [mm]	C [mm]	D [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Mass [kg]
MGW-TROLLEY-1000	1,000	160–305	388	238	183	30	3	36	95	43	13
MGW-TROLLEY-2000	2,000	160–305	400	277	208	35	3	48	106	38	19
MGW-TROLLEY-3000	3,000	160–305	415	324	249	46	3	58	121	40	29
MGW-TROLLEY-5000	5,000	160–305	432	373	297	50	3	65	136	42	46

Standard maneuvering chain 2.5 m (extendable on request). Mass is given for the standard 2.5 m chain. Dimensions A, B, C, D, F, G, H and S per the dimensional drawing; M is the recommended beam flange width.
